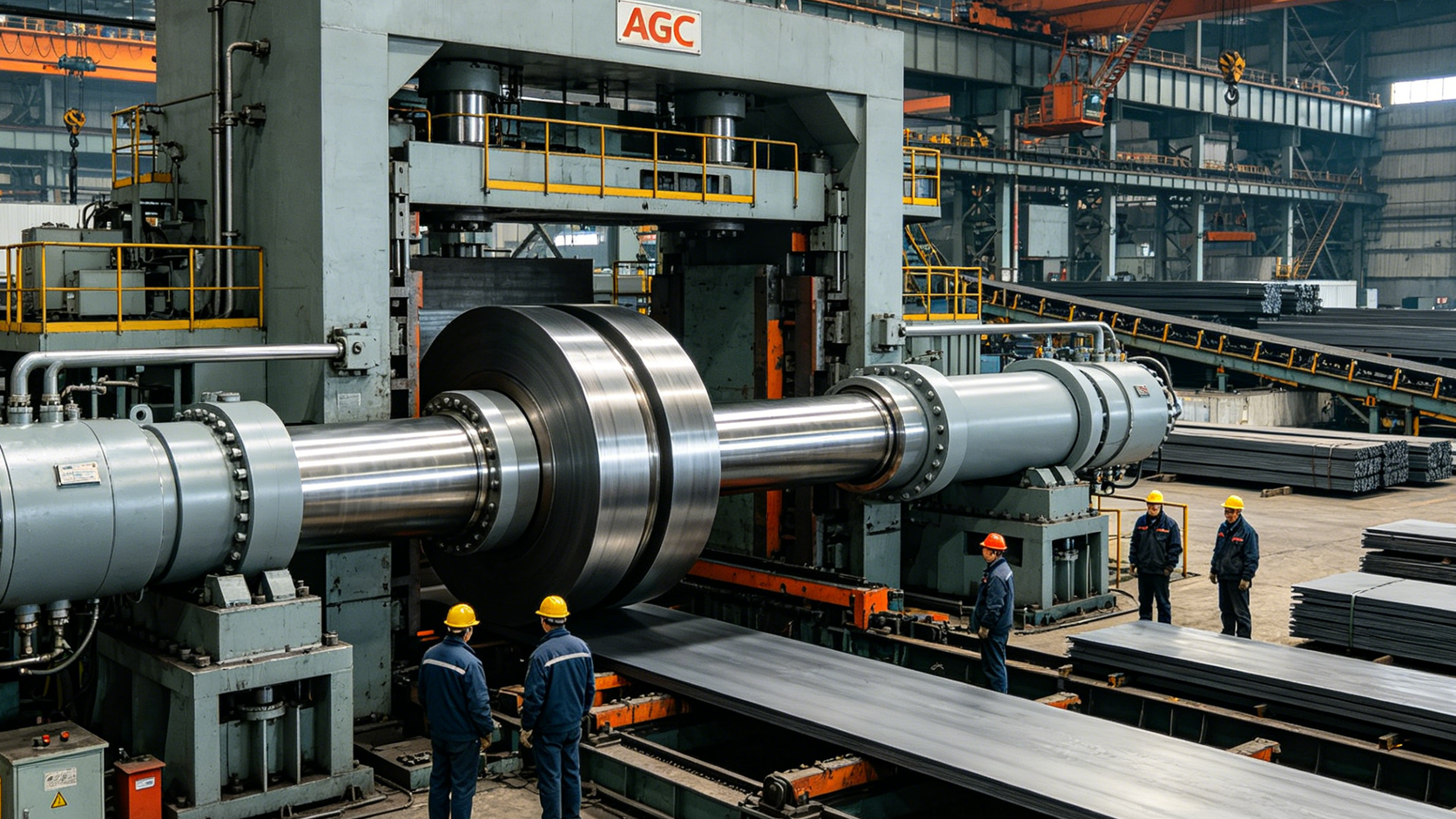

V těžkých oceliarských valcařských továrnách je řízení přesné tloušťky kovových listů obtížnou úlohou. I malá chyba může zničit celou várku ocelových desek. Aby se tomu předešlo, továrny používají AGC hydraulický válec (válec pro automatickou kontrolu tloušťky). Tato robustní součást poskytuje obrovskou sílu potřebnou k stlačení oceli.

Avšak samotná síla nestačí. Aby se dosáhla skutečné přesnosti, musí válec spolupracovat s vysoce přesným sledovacím zařízením. Spojením AGC válce s magnetostrikčním polohovým senzorem RD-M0160-A-SD3-DU10-S3G600-S0 vytvoříte ideální uzavřený smyčkový systém. Tento průvodce vysvětluje, jak tato výkonná kombinace funguje a proč je nezbytná pro moderní horké a chladné valcařské továrny.

Výkonná jednotka: Vlastnosti robustního AGC hydraulického válce

AGC válec funguje jako hlavní výkonná jednotka stlačovacího mechanismu valcařské továrny. Čelí neustálému tlumení, vysoké teplotě a létajícímu kovovému prachu. Kvůli těmto náročným podmínkám musí být jeho konstrukční kvalita výjimečná:

• Kovová trubka z kovaného oceli: Vytvořena z silnopruhové kované oceli, aby trubka válce měla maximální tuhost pod zatížením.

• Obrovská tlaková hodnocení: Odolává vysokotlakovým prostředím tekutiny v rozsahu od 21 MPa do 35 MPa.

• Tisícitonová tahová síla: Dodává výstupní tah až na úrovni tisíc tun pro tvarování tvrdých slitinových desek.

• Mikroprostorová kontrola: Funguje s běžným efektivním pístovým útlakem od 20 mm do 70 mm, což umožňuje úpravy mezery valců na mikronové úrovni.

• Dvojitá rozhraní ventilů: Má integrovaná spojení dvoukrych ventilových bloků a vnitřní tlumiče nárazů pro bleskově rychlou reakci pohybu.

• Vysokoteplotní těsnění: Je vybaveno odolnými proti opotřebení a protilekavými těsněními, které dokážou přežít neustálé, vysokofrekvenční tovární cykly.

Sledovací oko: Magnetostrikční polohový senzor RD-M0160

Aby se mohla v reálném čase upravit mezera valců oceli, potřebuje řídicí počítač valcařské továrny neustálé zpětné vazby. Senzor RD-M0160-A-SD3-DU10-S3G600-S0 je speciálně navržen pro umístění uvnitř trubky válce a sledování přesné polohy pístu.

Metriky přesné výkonnosti

Senzor má standardní měřicí pístový útlak 160 mm a vrací stabilní analogový signál 4-20mA. Dodává měřicí rozlišení až do 1 μm a má nelineární chybu pouze ±0,01% FS. To znamená, že systém dokáže okamžitě detekovat i nejmenší pohyb.

Robustní ochranný design

Senzor používá standardní montážní závity M18×1,5 a přichází s magnetickým prstenem S3 a vodicím podkladem G600 pro snadné vnitřní vložení. Jeho prut z nerezové oceli 304 dokáže odolávat olejovému tlaku 35 MPa. Navíc 10metrový stíněný kabel brání elektrickému šumu v narušování datového signálu. Hlavní elektronická hlava má hodnocení IP67, zatímco samotný prut má hodnocení IP68, což ho činí plně odolným proti olejovým skvrnám, vysoké vibracím a širokým teplotním výkyvům. Protože používá nekontaktní sledování, nejsou v něm žádné vnitřní části, které by se s časem opotřebovaly.

Kompletní řešení pro globální valcařské továrny

Spojení těchto dvou komponent vytváří vysoce spolehlivý průmyslový sada. Hydraulický pohon poskytuje brute sílu, zatímco senzor poskytuje data o polohě v reálném čase.

Kontrolní seznam pro nákupní manažery

Při objednávání sady AGC válců pro vaši valcařskou linku se ujistěte, že ověříte tyto čtyři hlavní body:

1. Celková tlaková tonaž: Ujistěte se, že tah válce odpovídá vašim nejnáročnějším požadavkům na ocelové slitiny.

2. Kompatibilita signálu: Potvrďte, že váš tovární PLC systém přijímá smyčku zpětné vazby analogového senzoru 4-20mA.

3. Vlastní rozměry: Proveďte přesné měření vaší stávající prostoru pro umístění, protože tyto jednotky lze vyrobit v nestandardních vlastních velikostech.

4. Údržbové balíčky: Zkontrolujte, zda dodavatel nabízí snadnou výměnu náhradních dílů a dlouhodobou terénní podporu.

Řešení Shellppon: Uzavřená smyčka kontroly tloušťky

V Shellppon vyrábíme robustní průmyslové válce, které dokážou přežít nejnáročnější tovární prostředí. Víme, že B2B kupující potřebují předtestované, integrované sestavy, aby se vyhnuli problémům s nastavením na výrobním podlaze.

Případová studie: Modernizace chladné valcařské továrny

Velká kovová zpracovatelská továrna bojovala s konzistencí tloušťky na své chladné valcařské lince. Jejich staré hydraulické válce postrádaly integrované senzory, což je nucilo spoléhat se na pomalé externí laserové měřidlo, která se blokovala letečnou olejovou mlhou.

Intervence Shellppon: Dodali jsme kompletní sestavu hydraulického válce ocelarské valcařské továrny. Toto řešení zahrnovalo silnopruhový kovaný AGC válec předem vybavený magnetostrikčním polohovým senzorem RD-M0160 vloženým přímo uvnitř prutu. Linie jsme chránili 10metrovým stíněným kabelem, aby se blokovala silná interference motorů.

Výsledky:

• Mikronová přesnost: Rozlišení senzoru 1 μm umožnilo valcařské továrně okamžitě upravit mezery valců, když kovové listy procházely.

• Nulové prostředí chyby: Přesunutí senzoru uvnitř trubky válce chráněné IP68 ho完全ochránilo před olejovou mlhou a prachem.

• Lepší kvalita produktu: Továrna dosáhla konzistentní tloušťky materiálu v celém výrobním běhu, což výrazně snížilo odpad kovového odpadu.

Rychlý referenční plakát

Pro manažery výrobního podlahy a údržbářské týmy je zde rychlý přehled tohoto kompletního sada valcařské továrny:

• Produktový balíček: AGC valcařský hydraulický válec + Využitý vnitřní polohový senzor sada.

• Základní výhoda: Vysokotlakový robustní pohon spojený s mikronovým sledováním polohy.

• Přežití v pracovišti: Antikorozní, odolné proti opotřebení části, které prosperují pod vysokofrekvenčními nárazy ocelarských továrn.

• Průmyslová aplikace: Základní shodné zařízení pro vysoce kvalitní metallurgické linie, plně podporující vlastní vlastní rozměry.

Závěr

AGC hydraulický válec spojený s vloženým polohovým senzorem RD-M0160 je ultimate řešení pro vysoce přesné kovové valcařské továrny. Tato kombinace dodává obrovskou sílu při zachování absolutní kontroly nad kvalitou vašich hotových listů.

Pokud modernizujete střední deskovou valcařskou továrnu nebo nahrazujete opotřebovalou součást na horké valcařské lince, Wuxi Shibang Machinery je zde, aby pomohl. Navštivte shellpponhydraulic.com dnes, abyste se spojili s naším týmem inženýrů fluidní síly a zajistili kompletní shodné řešení vyrobené pro růst vaší firmy.
